CLM型靜態鏈碼校驗裝置

概述：

　　CLM型靜態鏈碼校驗裝置是對安裝在皮帶輸送機上的電子皮帶秤進行動態校驗的設備，廣泛應用在電力、冶金、化工、碼頭、建材、煤礦等使用電子皮帶秤計量散狀物料的場合。
　　CLM型靜態循環鏈碼校驗裝置可以實現對電子皮帶秤精度的靜態自動校驗，通常用于校驗準確度等級為(0.5)-(2.0)之間的各類電子皮帶秤。

　　工作原理：

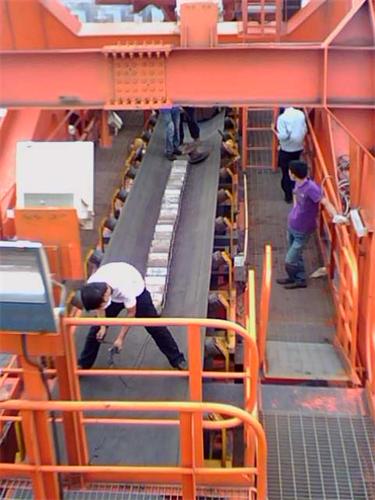

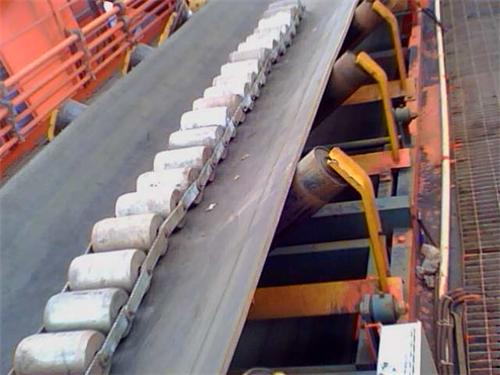

　　CLM型靜態鏈碼校驗裝置設置在電子皮帶秤現場附近，安裝于電子皮帶秤秤體處的輸送機上方位置，本裝置在對電子皮帶秤校驗時，可自動平穩地將鏈碼落放在皮帶秤秤體上，以完成對電子皮帶秤準確度的靜態校驗。
　　本裝置收放鏈碼有兩種形式可選，卷揚式或臥式。

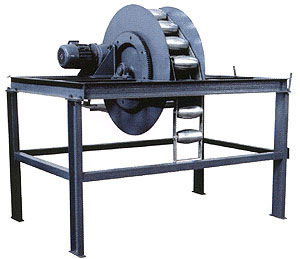

　　卷揚式為電機減速機帶動卷盤卷筒，由電控裝置實現對鏈碼的自動收放。
　　臥式是鏈碼存放在箱體中的形式。平常不用時存放在箱體中，使用時由電控裝置操作，將鏈碼自動放至秤體上方的皮帶上。常用于輸送機上方空間較小的場合。
　　系統構成及特點：
　　◆ 鏈碼安裝在皮帶上方位置，校驗過程方便快捷，自動化程度高，省時省力，準確可靠；
　　◆ 鏈碼標定裝置，由滾器球、鏈片、內外連扳和掛環、收放裝置等組成；
　　◆ 標定精度高（動態0.1%）；
　　◆比實物檢驗結構簡單造價低，比掛碼裝置更接近實際；
　　◆ 鏈碼的收放均由電控系統自動操作，并設有遠方輸出接點，供程控室遠控；
　　◆ 當輸送機上方有較大空間時，可選用卷揚式收放裝置，而當空間較狹窄時，可選用臥式收放裝置；
　　◆ 當選用卷揚式收放裝置時，有兩種方案供用戶參考，一種方案是將卷揚收放裝置固定在輸送機框架上，需要一臺輸送機配一套收放裝置；另一種方案是將收放裝置固定在輸送機上方的皮帶廊頂部，并且可以在手動或電控狀態下橫向移動，用以達到一套收放裝置標定兩臺輸送機上皮帶秤的目的，可節約成本。

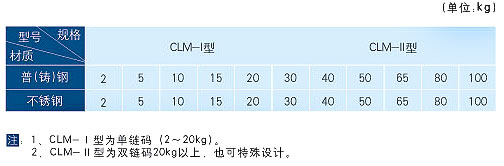

　　主要技術參數：

　　工作環境要求：
　　◆ 環境溫度：-35℃--65℃；
　　◆ 電源：220VAC（+10%/-15%），50HZ（±2%）控制回路部分
　　　　　　 380VAC（+10%/-15%），50HZ（±2%）收放驅動部分
