懸掛式機型

無源液壓皮帶自動糾偏機的工作過程

皮帶向一側跑偏后，皮帶會搭觸在糾偏機檢驅輪上，帶動檢驅輪轉動，與檢驅輪連接的油泵開始旋轉工作，系統由此獲得動力。液壓油通過液控閥、油缸推動調心托輥轉動，皮帶跑偏得以糾正。無源液壓自動糾偏機是一個完整閉式系統，整個工作過程完全自動化。皮帶不跑偏的情況下，本產品不工作。無論糾偏機是否正常工作，對皮帶機運行都無損害。

D型產品的應用范圍：各種懸掛式皮帶機。

D型產品的優點：它吸取了我公司B型產品的優點，液壓系統分別由兩個獨立的、分左右布置的液壓回路組成，油缸回油分別至左右油箱，皮帶兩邊的油泵分別從各自油箱中吸油。這種液壓系統是我公司開發的B系列產品時發明的專利技術。它徹底解決了無源液壓系統自吸能力差而引起的一系列問題，由此帶來了無源液壓系統性能質的提高。但是A、B、C產品只能應用在固定式皮帶機。D型糾偏裝置使用原皮帶機上固有的懸掛式托輥，最大程度保持原結構，D型產品糾偏效果顯著，這是因為D型產品采取多輥同時動作糾偏，在已有的糾偏技術中，D型產品包含了兩項我公司的專利技術，其獨特性能使之在糾偏產品中獨樹一幟。

D系列產品最新型號：D型糾偏機一般用B型執行機構。但檢驅機構可配用B或C型。如果配B型檢驅機構，型號為WYDb1G;如果配C型檢驅機構，型號為WYDc1G。

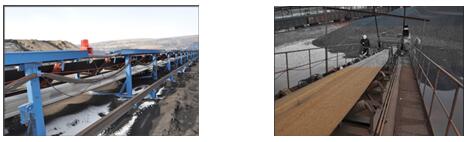

安裝現場
